Converting Circuit Design from XACTstep v5.x to XACTstep Alliance vM1.x

Converting Circuit Design from XACTstep v5.x to XACTstep Alliance vM1.x

XACTstep v5.X (Windows 3.x) から Xilinx社の XACTstep Alliance vM1.x(WindowsNT/Windows95)への移行。
以下の説明は、ザイリンクスXC4000E(LeCroy社 2366など）をターゲットとしたデザインの移行を前提としている。また、XACTstep v5.X の使い方を理解している人を対象としていので、不明な点はXACTstep v5.X のマニュアルも参照のこと。

１プロジェクトをdirectryごとすべてコピーする。この際WinZipなどのアーカイブソフトを用いて一つのファイルにまとめ、 FTPなどで転送する。
注意：WindowsNT WorkstationにはFTP server機能はなので、ファイルを他の計算機に転送する場合は、cliantとして接続し、putするしかない。
なぜか絵の色は実物と全然違います。

以下は Workview officeで行なう。
Getting Started with Workview Officeのマニュアル Getting Started Tutrial の章も参照のこと。 WindowsNT画面左下の

[スタート] [Workview Office] [Workview Office]
を起動する。 WindowsNT画面右上にWorkview Officeのアイコンが出る。

左から

       Workview office menu
       Project Manager
       View Draw
       View Navigator
       View Sim
       View VSM  (ViewDrawのtools にもある。)
       View Trace
       View Gen
       EDIF interface (ViewDrawのtools にもある。)
       Tutorials
       Help

２マニュアル Getting Started Tutrial のSetting Project Librariesの頁の方法で、
```
   X:\Project_dir       (primary)
   X :\HOME\viwlog\data\cx4000e (xc4000e)
   X:\HOME\viwlog\data\cx4000e (xc4000)
   X:\HOME\viwlog\data\builtin (builtin)
   X:\HOME\viwlog\data\logiblox
   X:\HOME\viwlog\data\simprims (simprims)
   X:\HOME\viwlog\data\xbuiltin (xbuiltin)
```
のライブラリを指定しsaveする。ここで、X:\HOME はxilinxをinstallした driveとdirectry（Wrokview officeではない）、X:\Project_dirは自分の作ったfloor planのあるdirectry。
３ MSDOS コマンドプロンプトを開き、X:\Project_dirに移動して、
```
  $ altran -l primary xc4000=xc4000e
```
を行ない、SCHないのすべてのファイルのライブラリのタグをXC4000からXC4000Eに変換する。もし途中でerrorが出た場合、それ以降のSCHファイルは変換されないのでerrorのもととなっているファイルを削除するかerrorが出ないように編集すること。
４ ViewDrawでSchematicファイルを開き、各モジュールが正しく表示されているかどうかを確認する。この際、
[File] [save+check]
を実行すると、SCH、WIRファイルが更新される。
５ Setting Project Librariesの頁の方法で、 X:\HOME\viwlog\data\cx4000e (xc4000) をRemoveする。

以上で移行作業は終り。同じfloor planからインプリメントしてもXACTstep 5.xと全く同じ結果が得られるわけではない らしいのでシュミレーションを注意深く行なう必要がある、

６インプリメントする前のシミュレーションの実行。 ViewDraw で
[Tools] [Create Digital Netlist]
を実行し、Project_name.vsmを作る。
７ ViewSimで VSMと書かれたアイコンで、Project_name.vsmを開く。

あとはXACTstep 5.xと全く同じようにシミュレーションが実行できる。また、??.cmdも同様に使える。
８ View Drawで
[Tools] [export EDIF] [EDIF Netlist Writer]
を開き、
```
input: にtop floor plan
```
を指定し、
```
Level  にxilinx
```
を指定し、適用をクリックすると、Project_name.edn ができる。このファイルが WorkviewとM1とを橋渡しするファイル。

以下はXilinx M1での移行確認の作業。

９ WindowsNT画面左下の
[スタート]で [Xilinx] [Design Manager]
を起動Design ManagerはほぼXACTstep 5.xと同じfeel & lookになっている。
```
[ファイル] [新規プロジェクト]
```
で７の頁で作ったProject_name.ednを指定する。

１０

[デザイン] [インプリメント]
選び、パーツを選択する。LeCroy 2366の場合、

  XC4000E
  XC4005E
  PG156
  -5 または -3。 詳細はモジュール内のチップを確認しなければわからない。

１１

[デザイン] [インプリメント] [オプション][タイミング シミュレーション データの生成]

をチェックし

[デザイン] [インプリメント] [オプション] [プログラム オプション テンプレート]
[テンプレートの編集] [インターフェース]
[シミュレーションデータオプション ベンダー]

で

[フォーマット] EDIF [ベンダー] ViewLogic

を選択する。

[デザイン] [インプリメント] [実行] または [ツール] [Flow Engine]
でうまくいけばbitファイルができる。

１２以下はの操作は面倒だが、今わかっている範囲ではやらなければならない。 Windows NTの
```
[スタート] [プログラム] [コマンドプロンプト]
```
でMSDOS コマンドプロンプトを開き、最新の
```
X:Project_dir\xproj\ver??\rev??
```
へ移動し、

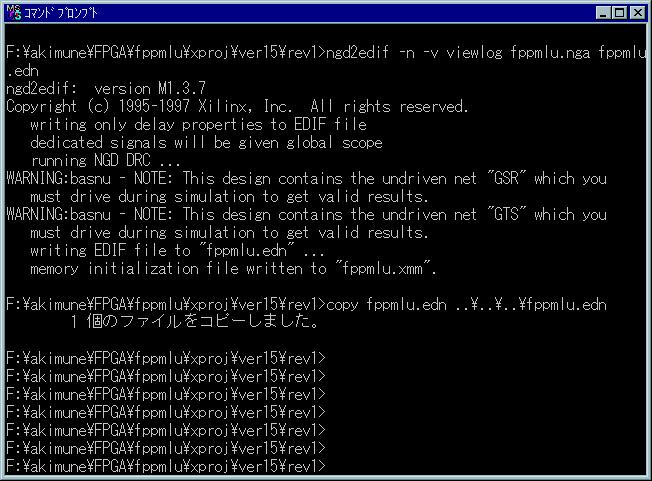

NGD2EDIF -n -v viewlog Project_name.nga Project_name.edn
を実行する。このコマンドによりできたProject_name.ednを X:Project_dirにcopyする。
注１１の設定で、time_sim.ednができるが、-nオプションがを指定せずに実行されるので使えない。
注８で作ったProject_name.ednはover write される。このファイルに Xilinx M1でのインプリメントの際のタイミング情報が書き込まれている。

以上Xilinx M1での作業は終り。
以下はWorkview Officeでの作業。

１３ Workview OfficeのEDIF interfaceアイコンか、ViewDrawの
[tools] [export EDIF] [EDIF Netlist Reader]
で、
```
 Input: に Project_name.edn
```
を指定
```
Output Dirに Project_dir\WIR
```
を指定。適用をクリック。この操作によりWIRファイルはOverwiteされる。
１４ ViewDraw
```
 [tools] [Create Digital Netlist]
```
を選択。Design Name: がProject_nameに、 VMS File to Create: が Project_name.vsmになっていることを確認し、 [OK]をクリック。これでViewSim用のシミュレータファイルができる。
１５ Workview Office ViewSimを起動。以下は７と同じ。
１６以上の操作の後schematic ファイルをViewDrawで変更した場合、８移行を再度行なう。

おまけ Windows95または、WindowsNTでウインドウのハードコピーを作りたい場合は、
１ [Print Screen] キー画面全体のハードコピー
２ [Alt]+[Pront Screen] キーアクティブなウインドウのハードコピー
を押すとクリップボードにコピーされるので、Bitmap を扱えるソフト（[スタート][アクセサリ][ペイント]など）に適当にペーストする。
