Arduinoでバーコードを読み取る
読み取り中
読んで字の如し。そのまま。
用意する物
- Arduino

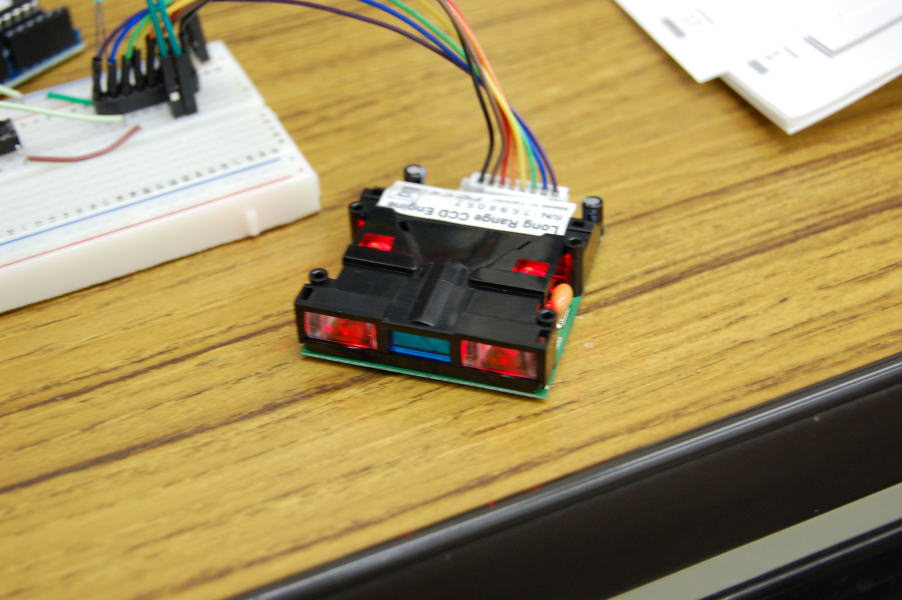

- バーコードリーダー(読み取CCD式、データー通信RS232)
09年現在、2万円弱。
- ブザー(手近になかったのでスピーカーで代用)
- スイッチ

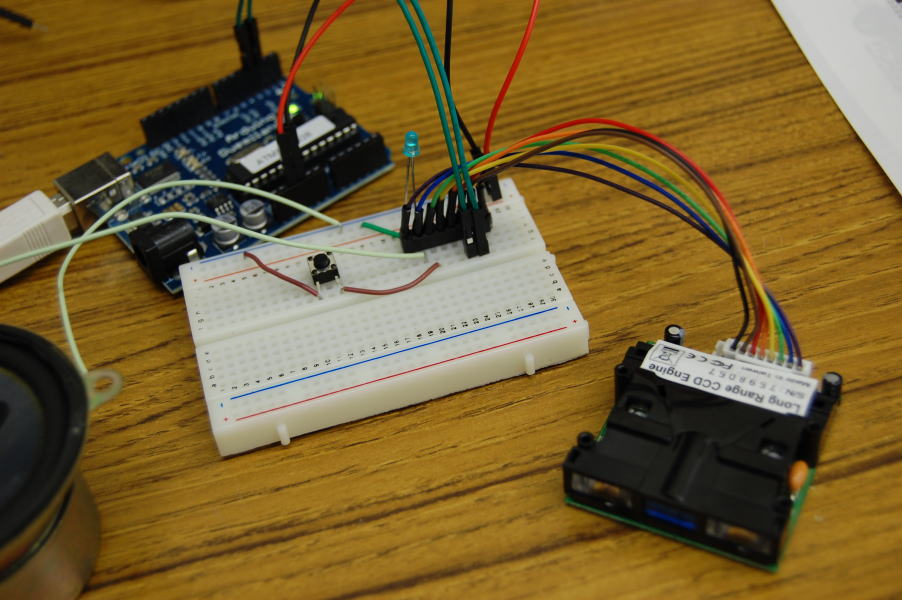

接続、
- Arduino 側
5V, GND, Digital IOx2
- Bar Code Reader 側
Speaker/Indicator 端子とGND間ににスピーカとLED、
Powe On Enable 端子と GND間にスイッチ
- Arduino の2つのDigital IOをSoftwareSerial のRXとTXに設定し、
Bar Code Reader のTXとRXに接続。

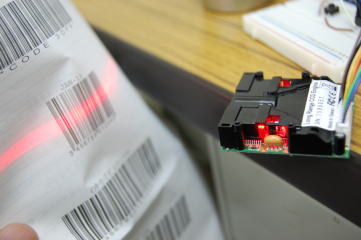

動作の様子。
