キャラクター液晶ディスプレー

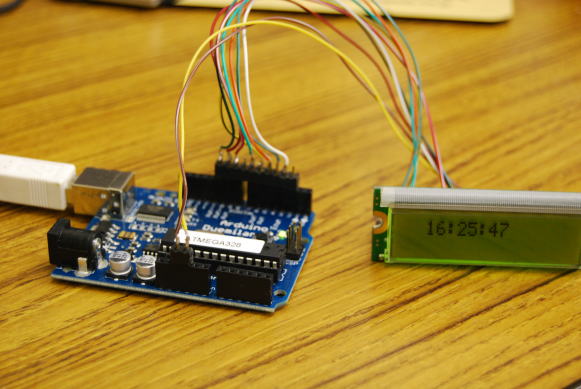

Arduino標準の液晶キャラクターディスプレイのライブラリ LiquidCrystal()を使って時計を作成します。Hitachi HD44780互換の ディスプレー用。標準ライブラリですが、引っかかった点だけを メモします。

• HD44780互換の１６文字２行表示のSD1602HULB （小型バックライト付、カタカナ表示可、約１０００円）。基板サイズ約63mmX23mm
• Power Supply for LCDをちゃんと与えないと真っ白か真っ黒になり、 正しく動作しているかどうかわかりません。
• ２行目はlcd.begin(16,2)のように全体のサイズを与えてからでないと 動作しません。lcd.begin()関数は「Arduinoをはじめよう」には記載がありません。
